陶瓷穿墻套管（鋁排）當前位置：網站首頁 > 產品中心 > 高壓穿墻套管 > 陶瓷穿墻套管（鋁排）

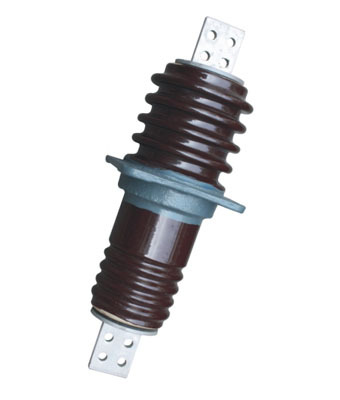

CWLB-6KV系列穿墻套管

墻套管適用于工頻交流電壓為35kV及以下電廠

、變電站的配電裝置和高壓電器

，作導電部分穿過墻壁或其它接地物的絕緣和支持用

。

產品介紹規格參數

一

、產品簡介
穿墻套管適用于工頻交流電壓為35kV及以下電廠

、變電站的配電裝置和高壓電器

，作導電部分穿過墻壁或其它接地物的絕緣和支持用

。套管適用于環境溫度-40℃~+40℃，當套管在環境溫度高于+40℃

，但不超過+60℃時

，套管的工作電流建議按環境溫度每增高1℃，額定電流負荷降低1.8%

。

二、型號說明
CL——戶內鋁導體穿墻套管
CLB——戶內鋁導體穿墻套管（加強型）
C——戶內銅導體穿墻套管
CWL——戶外——戶內鋁導體穿墻套管
CWLB——戶外——戶內鋁導體穿墻套管（加強型）
CW——戶外——戶內銅導體穿墻套管
CWWL——戶外——戶內耐污型鋁導體穿墻套管
CWW——戶外——戶內耐污型銅導體穿墻套管
CM——戶內母線穿墻套管
CMWW——戶外——戶內耐污型母線式穿墻套管
字母后數字為設計順序號

。
對帶導體套管

，短橫后分數：分子為套管額定電壓千伏數；Q表示大爬距

；分母為套管額定電流安培數

；第二個短橫后數字為污穢等級號；第三個短橫后字母G表示高原型

。
對母線式套管

，字母后第一個短橫后數字為額定電壓千伏數；第二個短橫后數字為套管瓷套內孔徑直徑毫米數

；第三個短橫后數字為污穢等級號

。

三、使用環境條件
1)戶外套管
環境溫度不高于＋40℃，不低于-40℃

；
海拔不超過l000m

；
風速不大于34m/s
產品的使用環境的空氣污穢程度，按GB/T5582 分為Ⅰ

、Ⅱ

、Ⅲ、Ⅳ等4 級

；
無經常性的劇烈振動

四

、組成構件
套管由瓷件、金屬附件

、安裝法蘭和導電排（桿）等組成

。

五、用途及分類
穿墻瓷套管用于電站和變電所配電裝置及高壓電器

，供導線穿過接地隔板

、墻壁或電器設備外殼，支持導電部分使之對地或外殼絕緣

。
穿墻瓷套管按其使用環境可分為戶內和戶外穿墻瓷套管

。按穿過其中心的導體不同可分為母線穿墻瓷套管、銅導體穿墻瓷套管和鋁導體穿墻瓷套管

。
當銅導體與母線直接相連時

，易產生電化腐蝕，接觸面溫升過高二導致接頭燒壞

，影響設備壽命

，故應采用銅鋁過渡接頭，但又給現場施工帶來麻煩

，采用鋁導體瓷套管則可解決上述問題

。
戶內、戶外穿墻瓷套管是由瓷件

、導電桿

、兩端金屬附件及安裝法蘭裝配而成。母線穿墻瓷套管是由瓷件

、兩端金屬附件

、母線夾板及安裝法蘭裝配而成（母線夾板通常由用戶按母線尺寸自配）。
穿墻瓷套管的各項性能符合GB12944.1《高壓穿墻瓷套管技術條件》的規定

。

銷售熱線：400-886-9311 18581858222

028-66607111 18581858999

傳真：028-82840299

Email：scshuyue@hotmail.com

網址： m.wikhingfong.com

營業展廳地址：成都市萬貫五金機電城C區9棟30-31號

CWLB-6KV系列穿墻套管基本參數:

名稱	型號	額定電壓	額定電流（A）	備注
鋁戶導體外陶瓷穿墻套管	CWLB-	6	200 、400、600 、1000 、1500、2000、3000 、3150
