陶瓷穿墻套管（銅排）當前位置：網站首頁 > 產品中心 > 高壓穿墻套管 > 陶瓷穿墻套管（銅排）

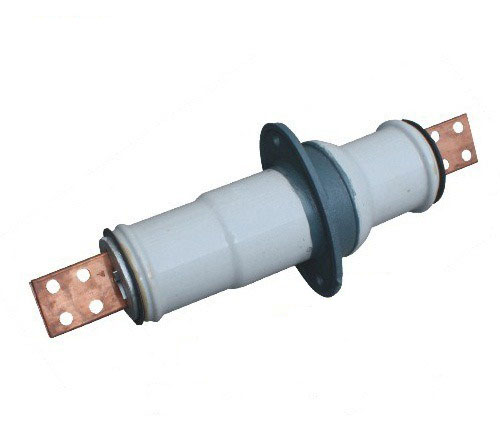

CWB-10KV系列穿墻套管

CWB-10KV系列穿墻套管用于電站和變電所配電裝置及高壓電器

，供導線穿過接地隔板

、墻壁或電器設備外殼

，支持導電部分使之對地或外殼絕緣

。

產品介紹規格參數

一、產品簡介
CWB-10KV系列穿墻套管用于電站和變電所配電裝置及高壓電器，供導線穿過接地隔板

、墻壁或電器設備外殼，支持導電部分使之對地或外殼絕緣

。
穿墻瓷套管按其使用環境可分為戶內和戶外穿墻瓷套管

。按穿過其中心的導體不同可分為母線穿墻瓷套管、銅導體穿墻瓷套管和鋁導體穿墻瓷套管

。
當銅導體與母線直接相連時

，易產生電化腐蝕，接觸面溫升過高二導致接頭燒壞

，影響設備壽命

，故應采用銅鋁過渡接頭，但又給現場施工帶來麻煩

，采用鋁導體瓷套管則可解決上述問題。
戶內

、戶外穿墻瓷套管是由瓷件

、導電桿、兩端金屬附件及安裝法蘭裝配而成

。母線穿墻瓷套管是由瓷件

、兩端金屬附件、母線夾板及安裝法蘭裝配而成（母線夾板通常由用戶按母線尺寸自配）

。
穿墻瓷套管的各項性能符合GB12944.1《高壓穿墻瓷套管技術條件》的規定

。

二、使用條件
1)戶內套管
環境溫度不高于+40℃

，不低于-40℃
   海拔不超過l000m
   相對濕度月平均值不大于90%
   周圍空氣應不受腐蝕性或可燃?xì)怏w

、水蒸汽等明顯污穢
無經常性的劇烈振動
2)戶外套管
環境溫度不高于+40℃，不低于-40℃

；
海拔不超過l000m

；
風速不大于34m/s
產品的使用環境的空氣污穢程度，按GB/T5582 分為Ⅰ

、Ⅱ

、Ⅲ、Ⅳ等4 級

；

三、型號說明
CL- 戶內鋁導體穿墻瓷套管
C －戶內銅導體穿墻瓷套管
CWL －戶外－戶內鋁導體穿墻瓷套管
CWWL －耐污型戶外－戶內鋁導體穿墻瓷套管
CW －戶外－戶內銅導體穿墻瓷套管
CWW －耐污型戶外－戶內鋁導體穿墻瓷套管
CM －戶內母線式穿墻瓷套管
CMWW －耐污型戶外－戶內母線式穿墻瓷套管
CB- 戶內圓銅導桿穿墻瓷套管
CWB －戶外－戶內圓銅導桿穿墻瓷套管

銷售熱線：400-886-9311 18581858222

028-66607111 18581858999

傳真：028-82840299

Email：scshuyue@hotmail.com

網址： m.wikhingfong.com

營業展廳地址：成都市萬貫五金機電城C區9棟30-31號

CWB-10KV系列穿墻套管技術參數:

CWB-10/200	10	200	3.8	230	47	——	75	80	7.5
CWB-10/400	10	400	7.2	230	47	——	75	80	7.5
CWB-10/630	10	630	12	230	47	——	75	80	7.5
CWB-10/1000	10	1000	20	230	47	——	75	80	7.5
CWB-10/1500	10	1500	30	230	47	——	75	80	7.5
CWB-10/2000	10	2000	40	230	47	——	75	80	7.5

型號	L	L1	L2	L3	L4	B	d1	d2	a1
CWB-10/200	450	350	165	10	48	100	2-φ12	φ8	175
CWB-10/400	450	350	165	10	48	100	2-φ12	φ14	175
CWB-10/630	450	350	165	10	48	100	2-φ12	φ20	175
CWB-10/1000	460	350	165	10	55	100	2-φ12	φ30	175
CWB-10/1500	480	350	165	10	65	100	2-φ12	φ39	175
CWB-10/2000	500	350	165	10	75	100	2-φ12	φ45	175
