空調設備用戶案例

訂購熱線：130-1377-6682

方案介紹

Project name(SGM) (項目名)	GRT-1439前殼	Part name(SGM) (零件名)
Part number(SGM) (零件號)		CAD Version (CAD模型版本)
Date of Moldflow Review (評審日期)	2018.04.07	Moldflow REV (Moldflow版本)	2017
Mould / Product Company (模具/零件供應商)		Moldflow Analyst (Moldflow工程師 )	HS

Part information(產品信息)——零件供應商提供

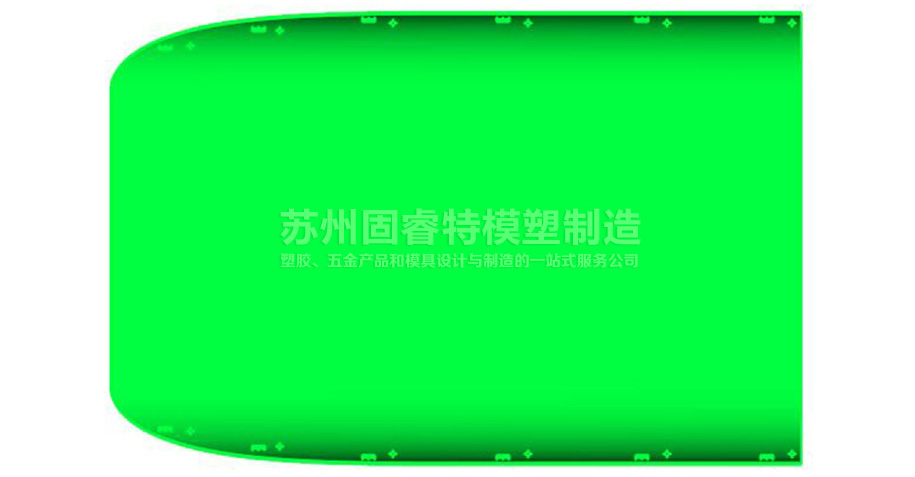

1、Appearance Surface Definition (外觀面定義)

產品外觀面3D數模顯示

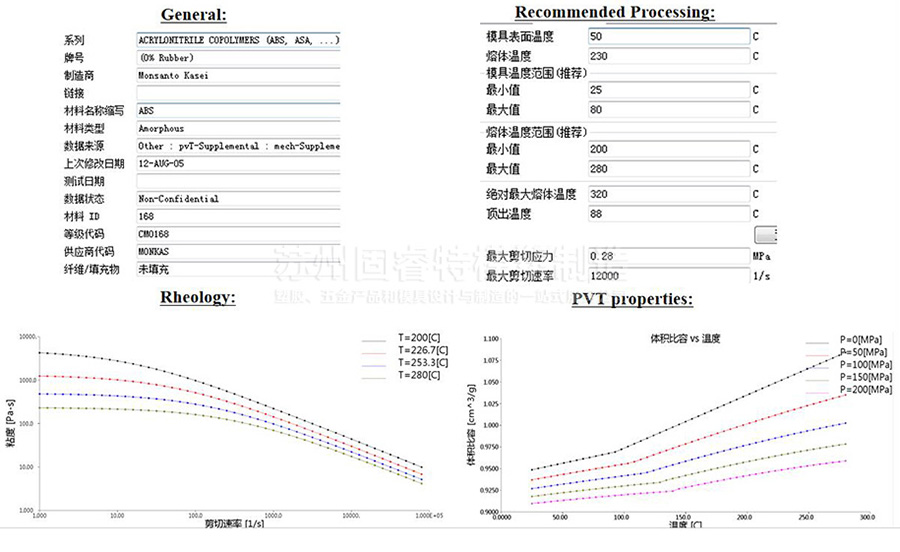

Material Data

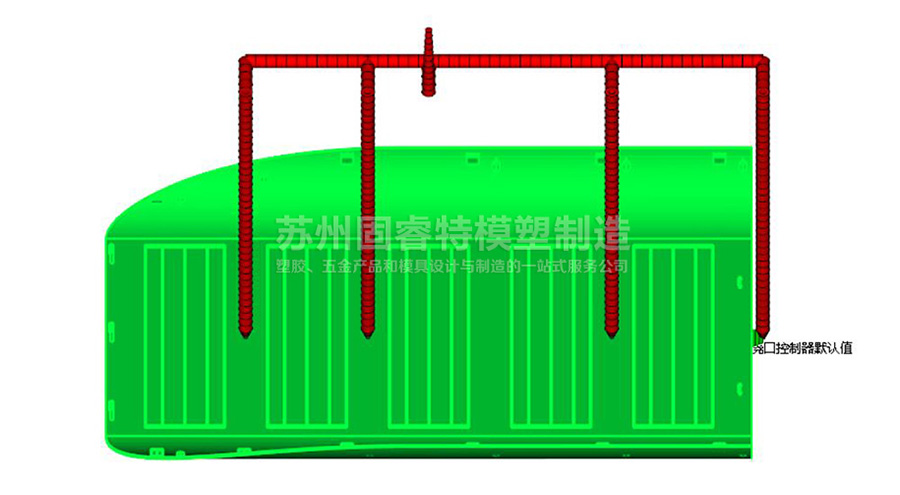

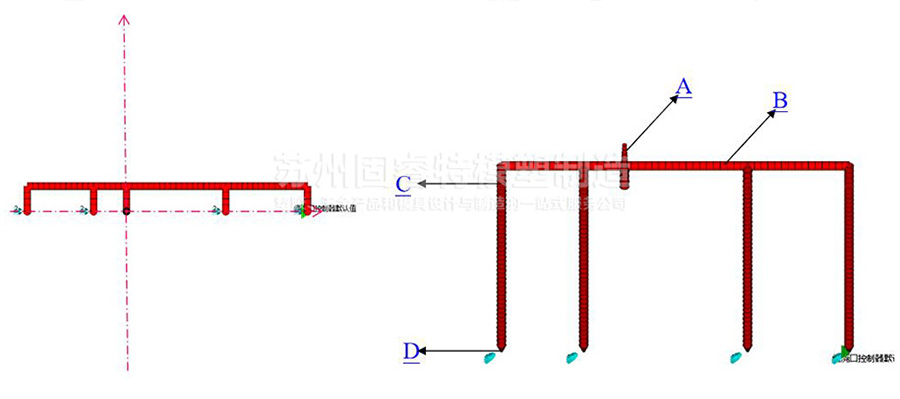

Initial Nozzle/Gate Locations and sizes(澆口位置/尺寸)

Ø8-Ø16

Ø16

Ø16-Ø6

Ø16-Ø5

Process settings(工藝參數設置)

Mold surface temperature	50℃
Melt temperature	230℃
Fill time	3.423s
Pressure Velocity/switchover (%volume)	98%
Maximum injection pressure	83.17Mpa
Maximum Clamp force	1894.4tonne
Total projected area	3556.1237cm^2
Max flow front temperature	228.8℃
Min flow front temperature	237.1℃
Packing time	10S
Packing pressure	60MPa

填充結果：

Fill time (Animate & Contour)

Pressure at V/P switchover

Pressure at the end of fill

System pressure(Process pressure & packing profile)

Flow Front Temperature

Shear rate

Clamp Force

Froze Layer vs Time

Air Traps

Weld Lines

Volumetric shrinkage at ejection

Sink Mark Depth

Frozen layer Fraction at end of fill

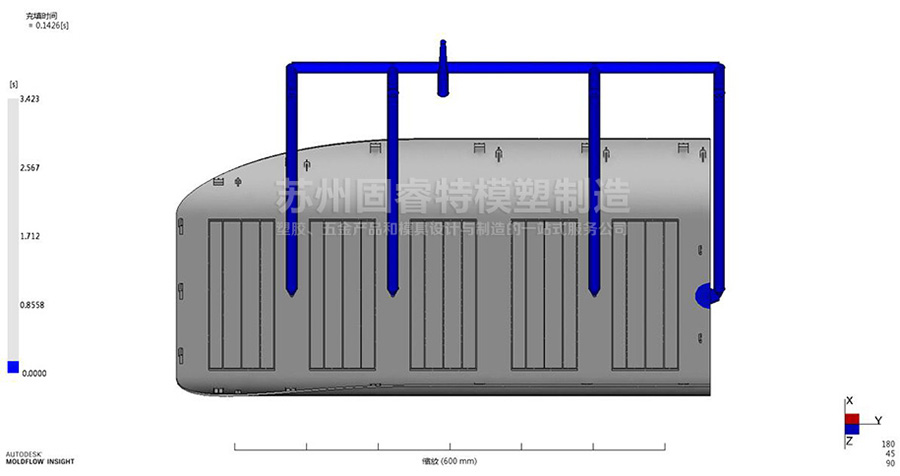

Fill time - Animate(動態充填動畫)

Results Explanation:

結果說明

填充時間為3.423s，產品流動順暢、無明顯滯流發生

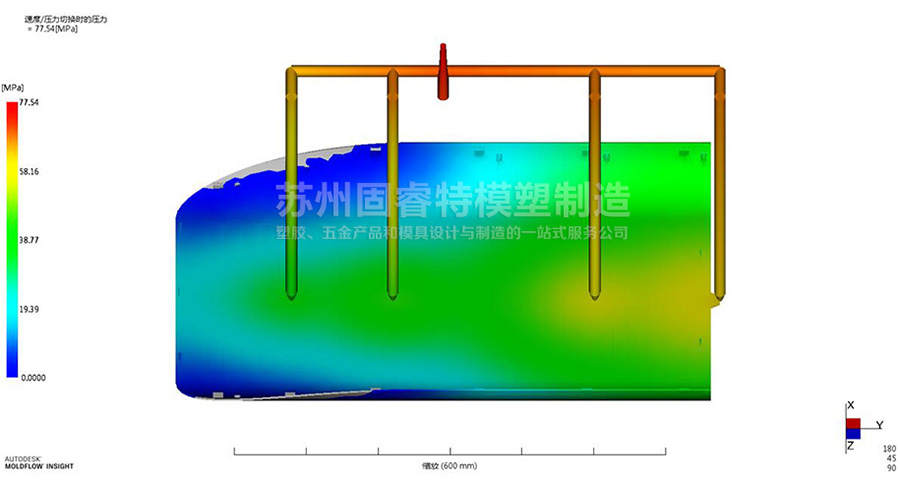

Pressure at V/P switchover(V/P轉換及其壓力分布)

Results Explanation:

結果說明

最大注塑壓力為77.54mpa。產品充填體積98.0%時進行保壓切換，充填趨近平衡。射壓稍高

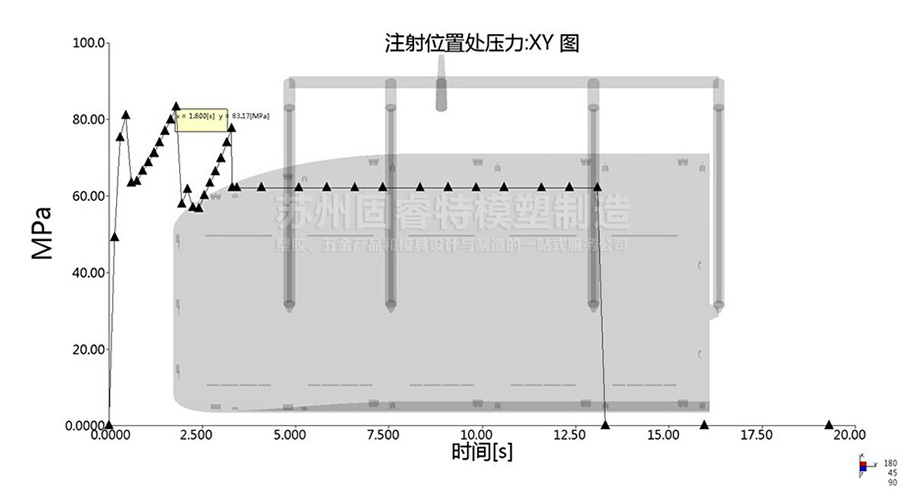

System Pressure(Nozzle Pressure & Packing pressure

(噴嘴壓力曲線\保壓控制曲線)

Results Explanation:

結果說明

產品注射過程中最大壓力：83.17MPa，如果型腔內壓力大于40MPa，產品易出現飛邊。由于模具和產品結構、注塑機、輔助設備、電壓、成型工藝等因素的影響，實際所需的最大注塑壓力略有誤差

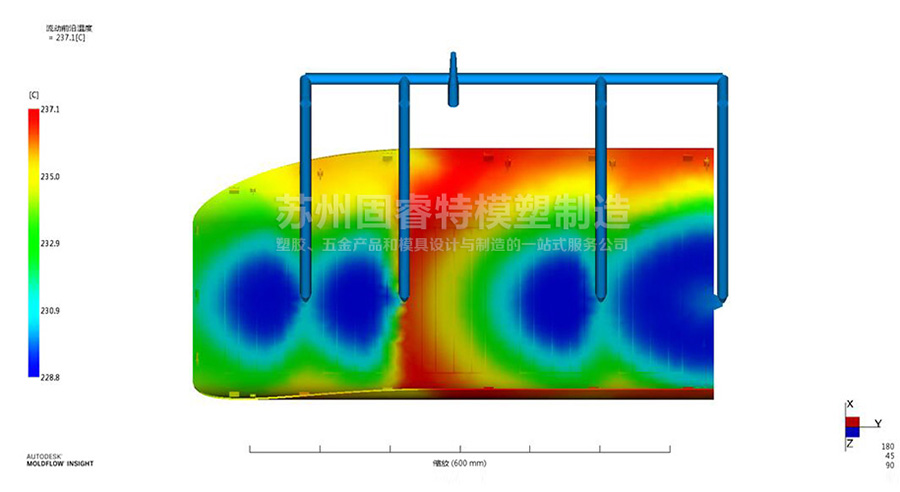

Flow Front Temp(熔體流動前沿溫度)

Flow front Temp. Difference

流動前沿溫差

8.3℃

Temp. Diff. at A surf.

產品外觀面溫差

8.3℃

Recommended material Temp.材料推薦成型范圍

200℃~280℃

Specification:

流前溫度說明

產品外觀面溫差8.3度左右。前沿溫度相差較小，在推薦范圍內影響不大。

一般料流溫度在所推薦料溫±20 ℃以內，可以接受。料流溫度太高，材料易燒焦降解。料流溫度太低，熔接紋、流痕較明顯，甚至短射。

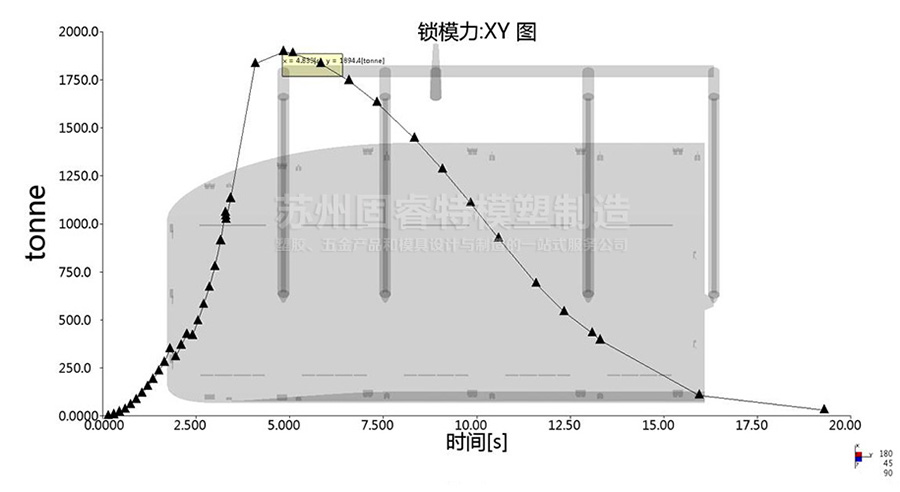

Clamp Force(鎖模力)

Max. clamp force

CAE最大鎖模力

1894.4T

Clamp force limit

注塑機最大鎖模力

Specification:

鎖模說明

注塑機鎖模力符合要求

由于模具和產品結構、注塑機、輔助設備、電壓、成型工藝等因素的影響，實際所需的最大鎖模力略有誤差。可用鎖模力的經驗計算公式相驗證。

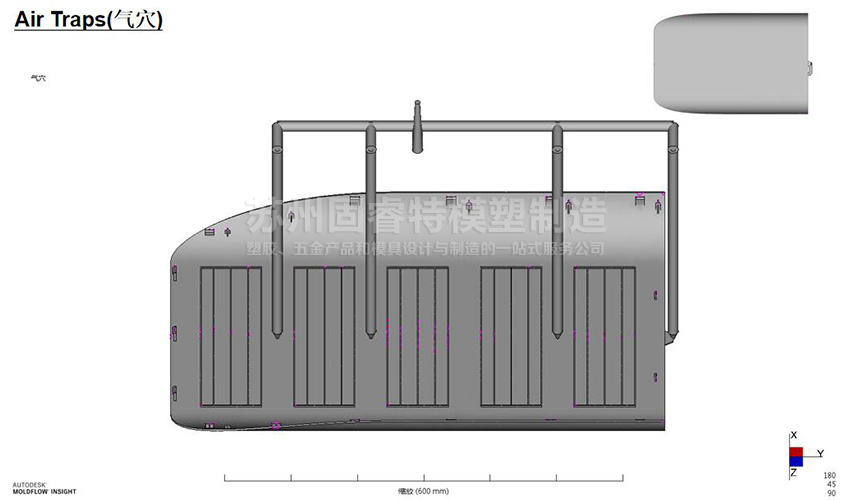

Air Traps(氣穴)

Specification:

排氣說明

產品表面沒有明顯困氣產生.

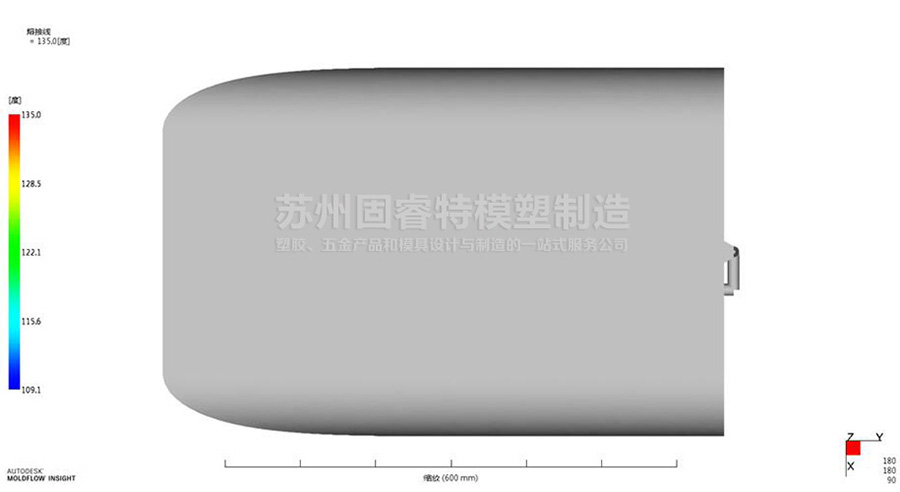

Weld Lines(熔接線)

Flow front temperature at weld line

熔接線處流前溫度

℃-℃

Specification:

熔接線說明

產品外觀面無熔接線。

一般，熔接紋對接角度<75度，波前溫度低，熔接紋區域有明顯困氣，則熔接紋較明顯。

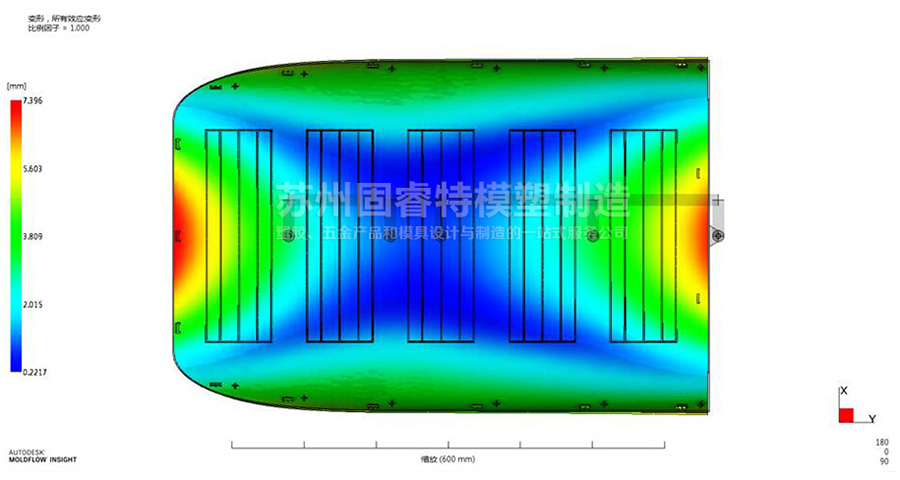

Deflection all effects

Measurement datum 測量產品變形的基準(三個基準點構成)	以坐標軸為基準	Deflection scale 圖示變形比例	1
		Total deflection 總變形量	7.6mm
Specification: 變形說明	上圖為產品總體變形的趨勢。

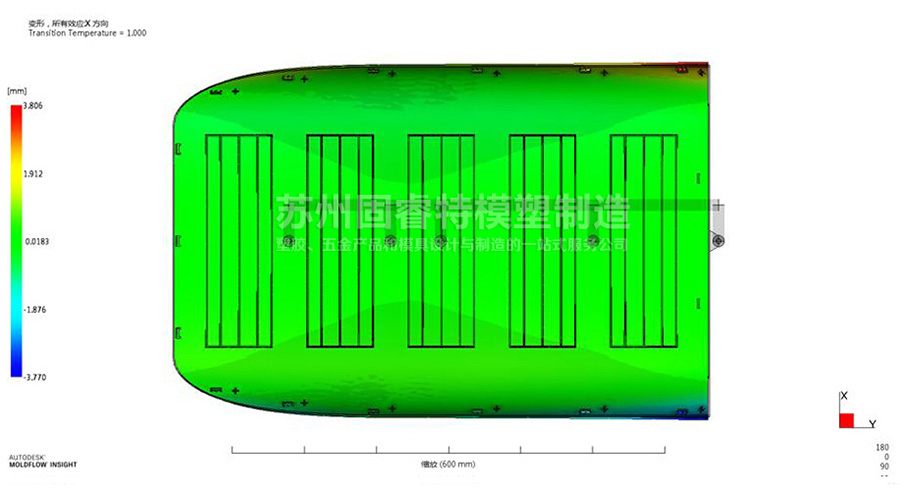

Deflection X component

Measurement datum 測量產品變形的基準(三個基準點構成)	以坐標軸為基準	Deflection scale 圖示變形比例	1
		Total deflection 總變形量	7.6mm；
Specification: 變形說明	圖示顯示制品總變形趨勢.變形值僅供參考

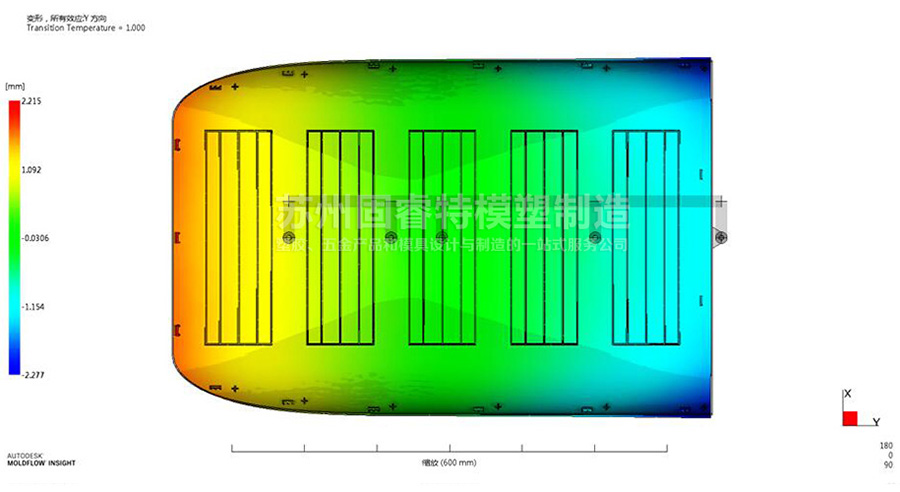

Deflection Y component

Measurement datum 測量產品變形的基準(三個基準點構成)	以坐標軸為基準	Deflection scale 圖示變形比例	1
		Total deflection 總變形量	4.5mm；
Specification: 變形說明	圖示顯示制品總變形趨勢.變形值僅供參考

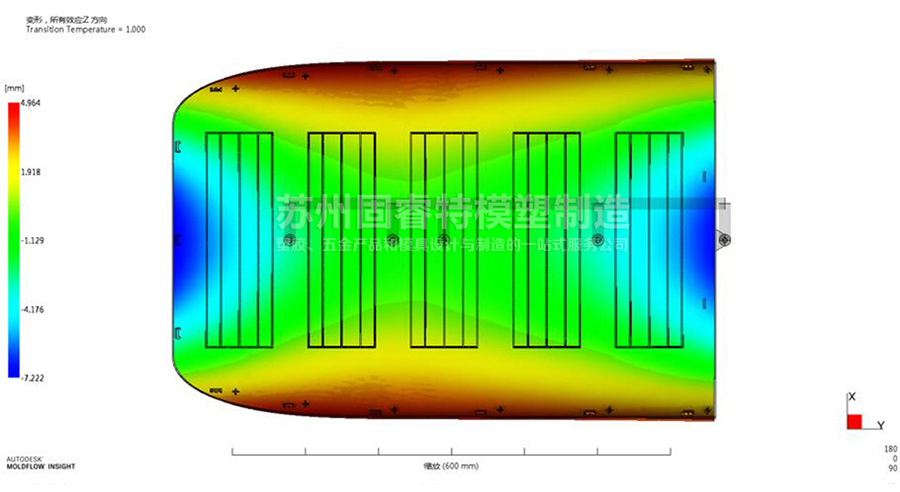

Deflection Z component

Measurement datum 測量產品變形的基準(三個基準點構成)	以坐標軸為基準	Deflection scale 圖示變形比例	1
		Total deflection 總變形量	42.5mm
Specification: 變形說明	圖示顯示制品總變形趨勢.變形值僅供參考
